En premier lieu le mandrin magnétique electropermanent renforcé SAV FRANCE permet de répondre à l’ensemble de vos besoins de bridage.
Et pour cela avec plus de 25 ans d’expérience dans les solutions de bridage magnétique, SAV FRANCE met donc son savoir-faire à votre service pour vous préconiser la solution magnétique adaptée à votre besoin quel que soit votre secteur d’activité :
Par conséquent ces appareils de grande qualité respectent toutes les normes européennes en vigueur et sont donc déclinés non seulement en version manuelle mais aussi en version électrique.
En conclusion, vous souhaitez brider des tôles, plaques, moules, rails, profilés, ronds, barres, pièces spécifiques, nous avons donc la solution. Encore plus rapide, sûr et économique, les systèmes magnétiques permettent donc de brider de la même façon une pièce en acier de quelques kilogrammes à plusieurs tonnes en quelques secondes.
En se rapprochant donc au maximum de votre besoin, nous serons certainement vous préconiser la solution nécessaire au bon déroulement de votre process, avec un retour rapide sur investissement.
N’hésitez donc pas à prendre contact avec un spécialiste SAV FRANCE pour vous conseiller.

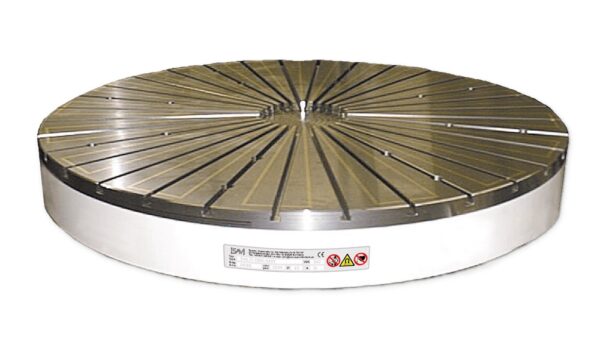

Cette nouvelle génération de plateau, utilisant des aimants à haute énergie, donne des forces de bridage très élevées. Magnétisation et démagnétisation par de courtes impulsions de courant . Particulièrement adapté pour le tournage de pièces en acier dur et les gros usinages.
Utilisation:
Tournage dur et le tournage sur petites ou grosses pièces en acier dur avec gros usinage. Aussi pour l’usinage de très grande précision.
– pas polaire égal sur le diamètre, particulièrement adapté pour des pièces circulaires et annulaires.
– pour bagues, l’épaisseur mini doit être égal à 35% du pas sur le diamètre de la pièce, pour avoir 100% de la force.
– aussi pour bagues minces
Force nominale :
170 N/cm²
réglable par unité de commande
Tension nominale :
360 V CC
Caractéristiques:
– champ magnétique puissant uniformément réparti
– Plaque polaire monobloc
– arrêt par cycle de démagnétisation
– système électropermanent garantissant une sécurité totale en cas de coupure de courant
– système de grande précision
– entrefer en laiton pour grande étanchéité
– plaque polaire changeable
– pas polaire radial, particulièrement adapté pour l’utilisation de réhausses polaires. Ceci est essentiel pour faire déboucher l’outil lors des opérations 3 faces. Aussi disponible avec rainures en T (T) suivant DIN 650-10H10 sur demande
– Usure possible plaque polaire 8 mm
– étanchéité selon classe IP65
– à utiliser avec groupe de commande type 876.17
– sur demande avec flasque d’adaptation (SAV 248.90 à 248.94, voir chapitre 1)
Livrés avec :
– anneaux de levage sur les grandes dimensions
– rainures en T ne sont pas faites en standard
– bornes pour le raccordement électrique au milieu de la face arrière en standard
– option avec collecteur intégré pour les plus gros diamètres
– avec connecteur étanche sur demande
– unité de commande et télécommande à commander séparément
Exemple de commande:
Plateau électropermanent SAV 244.71 – 1600 – T – 360 V
