En premier lieu le plateau magnétique electropermanent standard SAV FRANCE permet de répondre à l’ensemble de vos besoins de bridage.
Et pour cela avec plus de 25 ans d’expérience dans les solutions de bridage magnétique, SAV FRANCE met donc son savoir-faire à votre service pour vous préconiser la solution magnétique adaptée à votre besoin quel que soit votre secteur d’activité :
Par conséquent ces appareils de grande qualité respectent toutes les normes européennes en vigueur et sont donc déclinés non seulement en version manuelle mais aussi en version électrique.
En conclusion, vous souhaitez brider des tôles, plaques, moules, rails, profilés, ronds, barres, pièces spécifiques, nous avons donc la solution. Encore plus rapide, sûr et économique, les systèmes magnétiques permettent donc de brider de la même façon une pièce en acier de quelques kilogrammes à plusieurs tonnes en quelques secondes.
En se rapprochant donc au maximum de votre besoin, nous serons certainement vous préconiser la solution nécessaire au bon déroulement de votre process, avec un retour rapide sur investissement.
N’hésitez donc pas à prendre contact avec un spécialiste SAV FRANCE pour vous conseiller.
Cette gamme de plateaux magnétiques est la dernière génération de système électropermanent. Sa construction est très robuste et homogène. La force magnétique générée par impulsions de courant. Particulièrement apprécié pour sa grande puissance et sa fiabilité. Le pas polaire donne de vrais pôles N et S.
Utilisation:
Plateau de bridage universel pour des pièces de pécision
– positionnement de la pièce perpendiculairement au pas
– pour des pièces d’épaisseur = x
4,5 mm avec P= 13 mm
6,0 mm avec P= 18 mm
8,5 mm avec P= 25 mm
– pour des pièces plates de dimensions mini. :
25 mm x 25 mm avec P= 13 mm
32 mm x 32 mm avec P= 18 mm
45 mm x 45 mm avec P= 25 mm
Force nominale :
90 N/cm² avec P= 13 mm
110 N/cm² avec P= 18 mm
115 N/cm² avec P= 25 mm
réglable par unité de commande
Tension nominale :
210 V CC jusqu’à dimension A x B = 600 x 400
360 V CC depuis dimension A x B = 600 x 400
Caractéristiques:
– Plaque polaire monobloc avec pas transversal de 13mm, 18 mm ou 25 mm
– pas polaire réel (N/S)
– arrêt avec cycle de démagnétisation
– traitement thermique de détention

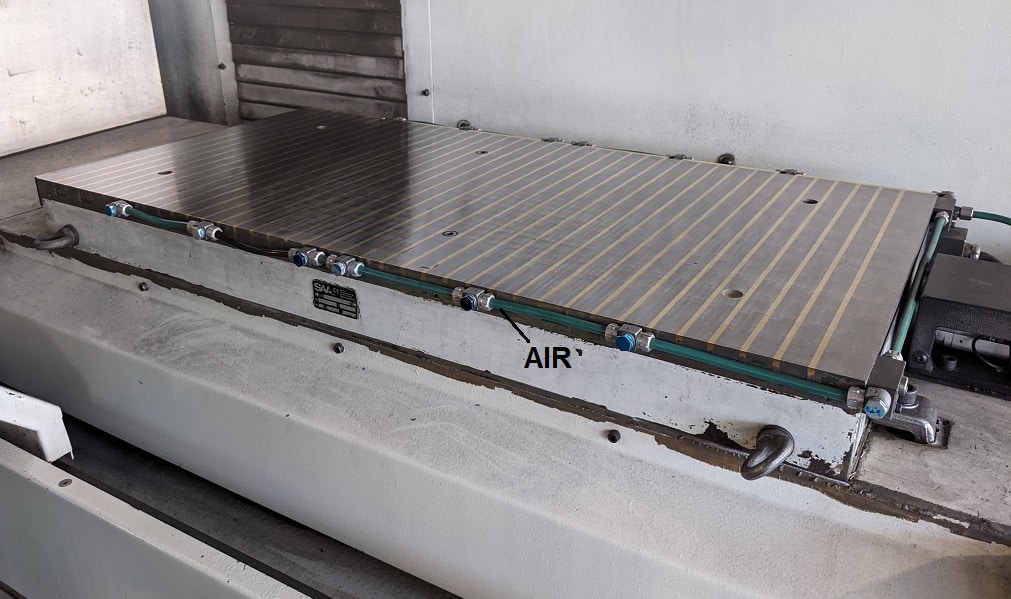

– sur demande système d’air pour P=18 ou 25 mm
– nombreuses vis de maintien
– système électropermanent (sécurité totale)
– système renforcée sur demande
– Usure possible plaque polaire 8 mm
– plaque polaire changeable sur demande
– rainure de fixation sur les côtés courts
– trous débouchant pour les longueurs supérieures à 1000 mm sur spécification
– robuste et étanche
– étancheité classe IP65
– à utiliser avec unité de contrôle type SAV 876.17
Equipements auxiliaires :
– butée réglette sur flancs
– longueur de câble,3 m, sur le côté droit, petit côté
– avec connecteur étanche sur demande
– anneaux de levage sur plus grandes dimensions
– unité de commande et télécommande à commander séparément
Exemple de commande:
Plateau électropermanent SAV 243.70 – 2000 x 800 – 25 – 360
