Télécharger la fiche produitEn premier lieu le plateau magnétique simple sinus SAV FRANCE permet de répondre à l’ensemble de vos besoins de bridage.
Et pour cela avec plus de 25 ans d’expérience dans les solutions de bridage magnétique, SAV FRANCE met donc son savoir-faire à votre service pour vous préconiser la solution magnétique adaptée à votre besoin quel que soit votre secteur d’activité :
Par conséquent ces appareils de grande qualité respectent toutes les normes européennes en vigueur et sont donc déclinés non seulement en version manuelle mais aussi en version électrique.
En conclusion, vous souhaitez brider des tôles, plaques, moules, rails, profilés, ronds, barres, pièces spécifiques, nous avons donc la solution. Encore plus rapide, sûr et économique, les systèmes magnétiques permettent donc de brider de la même façon une pièce en acier de quelques kilogrammes à plusieurs tonnes en quelques secondes.
En se rapprochant donc au maximum de votre besoin, nous serons certainement vous préconiser la solution nécessaire au bon déroulement de votre process, avec un retour rapide sur investissement.
N’hésitez donc pas à prendre contact avec un spécialiste SAV FRANCE pour vous conseiller.
Conception :

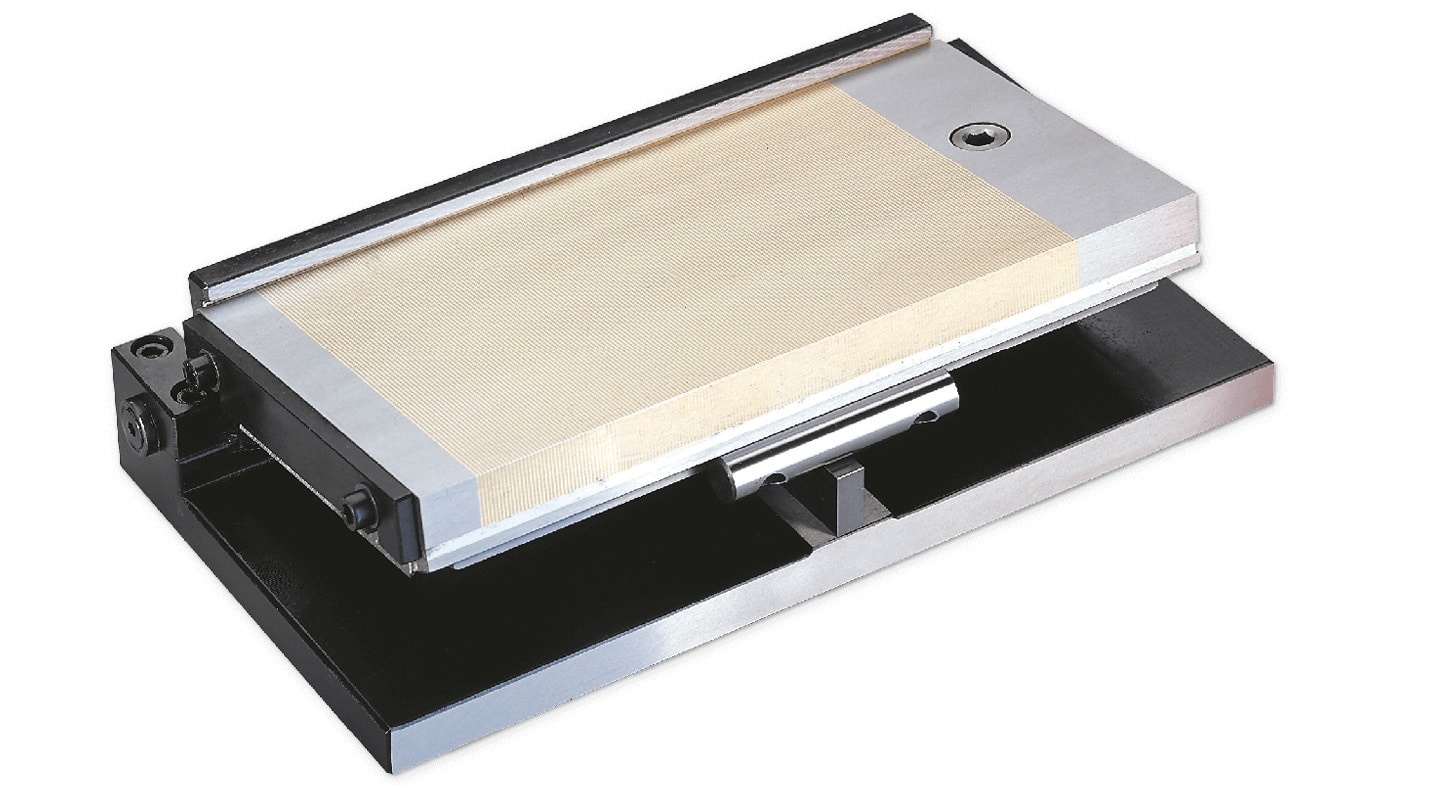

Inclinaison suivant l’axe longitudinal. La semelle de la table sinus est faite en acier trempé (HRC60), brunie et rectifiée avec grande précision. Grande précision d’exécution. Avec plateau magnétique à pôles fins et armement sur le dessus.
Livrée en coffret bois avec table sinus degrés/minutes en mm, et réglettes de précision sur le petit et grand côté.
Précision angulaire : ± 5 sec.
Parallélisme: ±0,005 / 100 mm
Cale étalon à 0°: 3 mm
Angle de rotation: 0° à 45°
Force nominale: 80 N/cm²
Pas polaire: 1,9 mm
Hauteur de champ magnétique: 6 mm
Usure possible de la plaque polaire: 6 mm
Application :
L’angle est déterminé suivant le principe sinus en utilisant des cales étalons.
La fixation se fait par brides (non fournies)
E à 0°
Exemple de commande :
Plateau magnétique manuel 245.04 – 450
