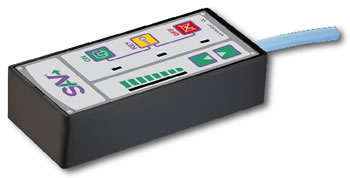

TELECOMMANDE SAV 876.02

Description

Télécommande plateau magnétique pour le pilotage des unités de contrôle

En premier lieu la télécommande plateau magnétique SAV FRANCE permet de répondre à l’ensemble de vos besoins de bridage.

Et pour cela avec  plus de 25 ans d’expérience dans les solutions de bridage magnétique, SAV FRANCE met donc son savoir-faire à votre service pour vous préconiser la solution magnétique adaptée à votre besoin quel que soit votre secteur d’activité :

• Travail des métaux
• Sidérurgie
• Distribution d’acier et construction

Par conséquent ces appareils de grande qualité respectent toutes les normes européennes en vigueur et sont donc déclinés non seulement en version manuelle mais aussi en version électrique.

En conclusion, vous souhaitez brider des tôles, plaques, moules, rails, profilés, ronds, barres, pièces spécifiques, nous avons donc la solution. Encore plus rapide, sûr et économique, les systèmes magnétiques permettent donc de brider de la même façon une pièce en acier de quelques kilogrammes à plusieurs tonnes en quelques secondes.
En se rapprochant donc au maximum de votre besoin, nous serons certainement vous préconiser la solution nécessaire au bon déroulement de votre process, avec un retour rapide sur investissement.
N’hésitez donc pas à prendre contact avec un spécialiste SAV FRANCE pour vous conseiller.

Application :
Pour piloter les plateaux magnétiques alimentés avec les groupe de commande type SAV 876.17 (ainsi que anciennes générations SAV 876.10 et SAV 876.12).
En appuyant sur le bouton vert et le bouton jaune, on magnétise. En appuyant sur le bouton rouge et le bouton jaune, on démagnétise.
Les possibles messages d’erreurs indiqués sur le groupe de commande sont aussi repris par le clignotement de la LED rouge.
Variation de la force avec 8 paliers (16 paliers sur demande)

Exécution :
Afin de prévenir au maximum les risques d’accident, l’autorisation de démarrer la machine n’est validée qu’après que le plateau ai été magnétisé. Ceci peut être fait par le biais de contact sec et le signal délivré par notre groupe de commande.
Les lampes de signalement sont intégrées au clavier à membrane.
Les contacts auxiliaires de relation avec la machine se situent dans le groupe de commande.

Caractéristiques techniques:
Dimensions hors tout (LxlxH): 175x80x75 mm
Tension de commande :          24 V
Protection :                            IP 63
Classe :                                 III

Unité de pilotage type SE3:
Avec codeur BCD 8 paliers, 2 signaux lumineux et 2 mètres de câbles 9 brins.
Pour d’autres longueurs, nous consulter

Fabrication en version SE2-1 à SE2-3:
Avec 2 boutons poussoirs lumineux et codeur 8 paliers

Exemple de commande:
Plateau électropermanent SAV 876.02 – SE3
